Диски штапикореза

Для нарезки ПВХ штапиков под углом 45°

На станках устанавливаются: основные и подрезные.		 Цена:
прайс

Пильные диски для штапикорезовВ оконном производстве имеются специализированные пилы для нарезки ПВХ штапика - это штапикорезы.

В таких станках используются комплекты пильных дисков, которые совмещают нарезку и подрезание уголков у штапика:

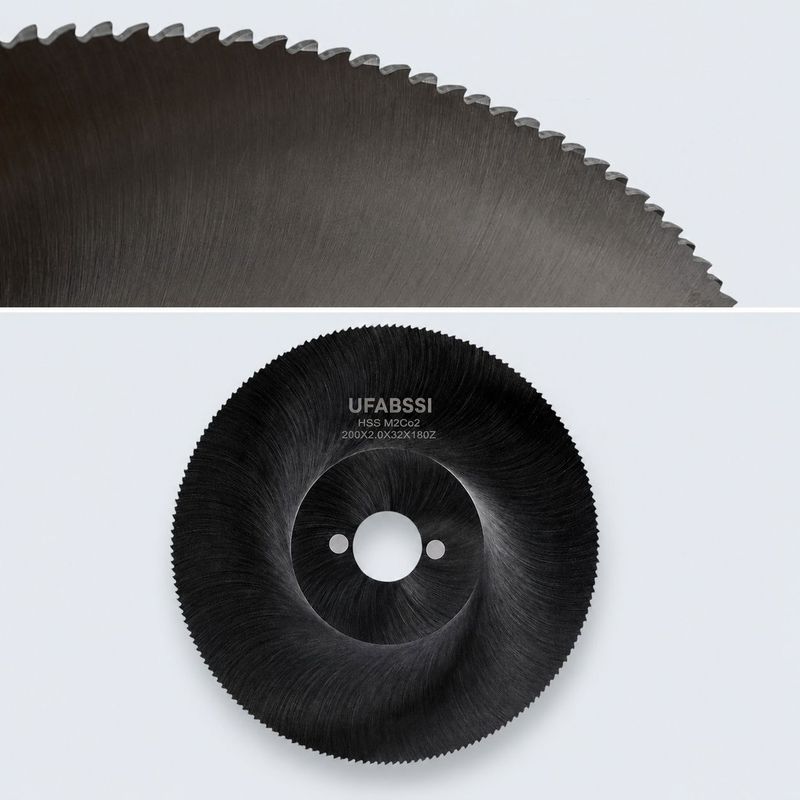

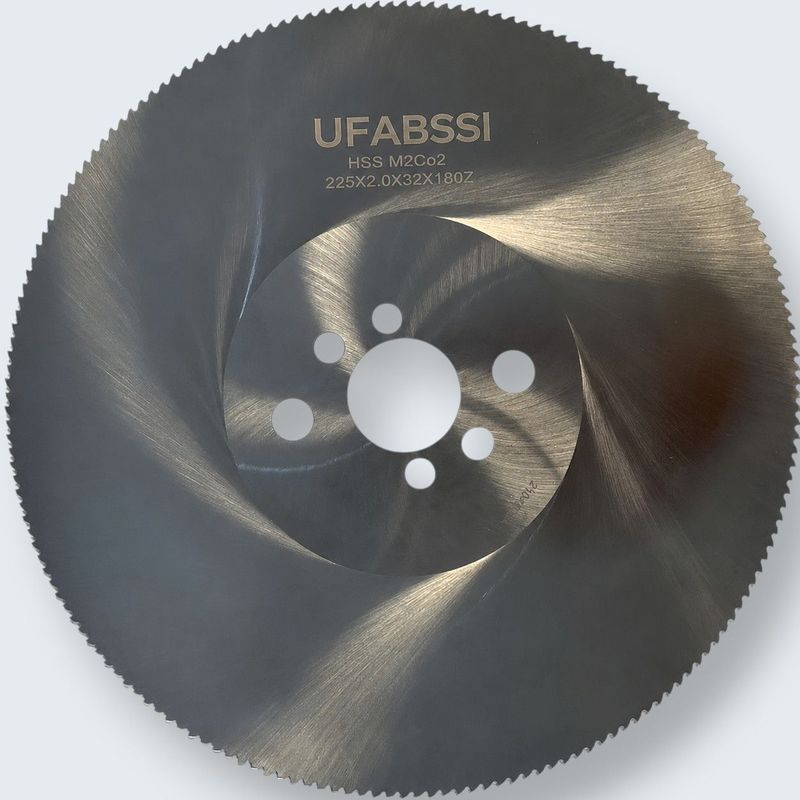

  • основные HSS (High Speed Steel быстрорежущую сталь) - они меньше нагреваются при нарезке и, поэтому на их зубья налипает меньше ПВХ крошек, как правило: черные матовые + бывают и белые глянцевые. Наличие большого количества зубьев улучшает качество распиловки штапиков с тонкой ножкой;
    • Диски на штапикорезе

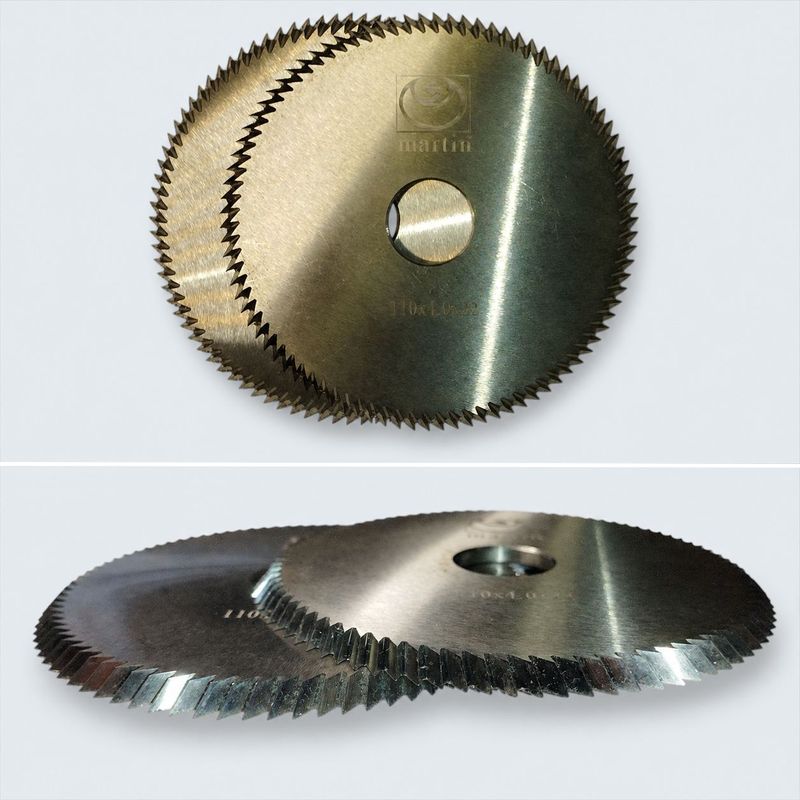

  • подрезные используется для подрезки кончика штапика: левый / правый - они меньшие по диаметру и толще основных и с профилем зуба с углом 45°.

Довольно часто используются диски с маркировкой HSS DMo5 — это быстрорежущая сталь с повышенным содержанием молибдена (около 5 %); в составе также обычно есть вольфрам, ванадий и другие элементы, которые повышают прочность и износостойкость.

Основной диск штапикореза HSS 225*2*32 Z180 Основные диски штапикореза 200*2*32 Z180 Подрезные диски штапикореза 103*2,1*32 Z80 левый и правый 45 градусов Подрезные диски для штапикореза левый и правый

Популярные размеры дисков для штапикорезов:
№ Обозначение Ø, мм B, мм d, посадка, мм Z, зубьев
Основные:
1 200*1,8*32 Z160 200 1,8 32 160
2 200*2*32 Z180 200 2 32 180
3 225*2*32 Z180 225 2 32 180
4 250*2*32 Z200 250 2 32 200
Подрезные 45°: левый/правый
5 95*2,1*20 Z84 лев./прав. 95 2,1 20 84
6 95*2,5*32 Z84 лев./прав. 95 2,5 32 84
7 100*2,1*32 Z80 лев./прав. 103 2,1 32 80
8 103*2,1*32 Z80 лев./прав. 103 2,1 32 80
9 110*4*22/20 Z80 лев./прав. 110 4 22/20 (с кольцом) 80
10 110*2.1*22/20 Z80 лев./прав. 110 2.1 22/20 (с кольцом) 80
11 115*4*22 Z64 лев./прав. 115 4 22 80
12 120*3*22 Z80 лев./прав. 120 3 22 80
13 120*4*27 Z80 лев./прав. 120 4 27 80
14 125*4*22/20 Z100 лев./прав. 125 4 22/20 (с кольцом) 100
Пильные диски штапикореза Yilmaz CK 412 Диски на штапикорез Ozgenc OMRM 105
Пример установки дисков на штапикорезах:
Модель/марка Подробности
Yilmaz CK 410
Yilmaz CK 411		 основные 200*1.8*32 Z160 2 шт.,
подрезные 110*2.1*32 Z80 левый/правый.
Yilmaz CK 412 основные 200*1.8*32 Z160 2 шт.,
подрезные 110*2.1*20 Z80 левый/правый.
на Yilmaz CK 412
после 2021-2022 г.		 основные 200*1.8*32 Z80 2 шт.,
подрезные: 103*2.1*32 Z80 левый/правый.
Ozgenc OMRM 105 основные диски 200*1.8*32 Z160 2 шт.,
подрезные 120*3*22 Z80 левый и правый.
MURAT TC 294 основные 200*1.8*32 Z160 2 шт.,
подрезные 100*2.1*32 Z80 левый/правый.
Pertici BS 771 и BS 772 основные 225*2(1.8)*32 Z180 2 шт.,
подрезные 103*2.1*32 Z80 левый/правый.
Предлагаем рассмотреть варианты: « Пильные диски для ПВХ и алюминия Отрезные диски по металлу: резка армировки ПВХ окон »
