Для тройного сверления под ручкуВ комплекте три сверла. |
Цена: прайс |
|
Сверла изготавливаются из стали типа "HSS" (High Speed Steel быстрорежущая сталь) Российских марок "Р6М5", "Р18" или Европейской стали "HSS Co-5%" и "HSS Co-8%". Сталь HSS Co-8% находится ближе к самой качественной Российской Р18 высокое содержание кобальта способствует повышению красностойкости, что позволяет задавать более жесткие режимы резания. Быстрорежущая сталь HSS Co-8% является основной для производства концевого инструмента в Европе.

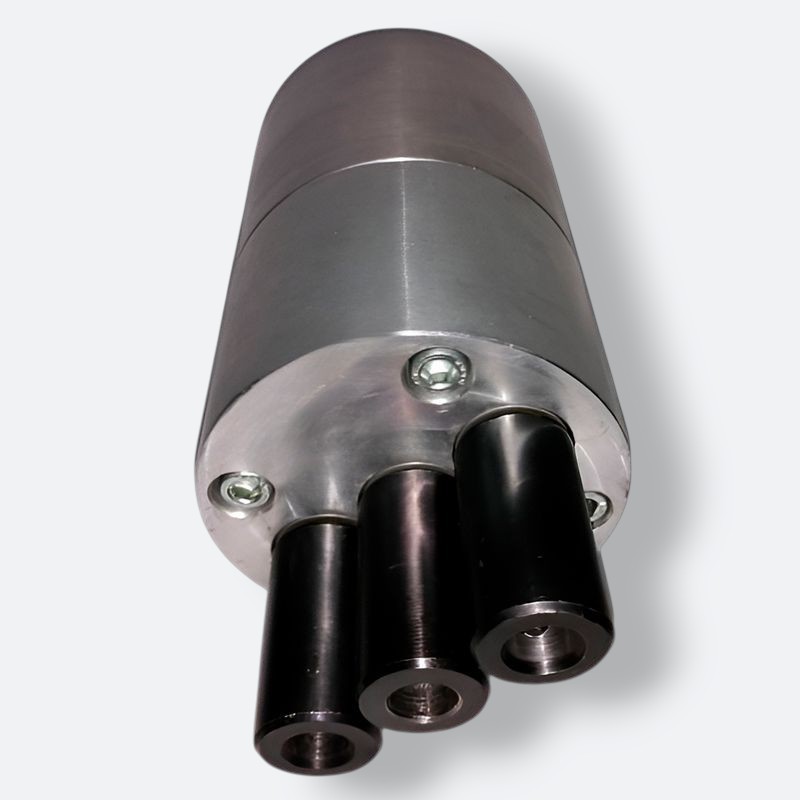

В наличии представлены сверла, предназначенные для тройного сверления на копировально-фрезерных станках. Они монтируются в редуктор, как это демонстрируется на изображении. В комплекте три сверла, позволяющие одновременно формировать три отверстия в створке, предназначенные для установки ручки. Эти сверла рассчитаны на работу со скоростью вращения от 900 оборотов в минуту и пригодны для обработки пластиковых профилей, включая армированные. Как правило, наборы сверл, используемые на копировально-фрезерных станках для производства окон из ПВХ, имеют следующую маркировку: диаметр входа сверла * рабочий диаметр * длина * способ установки в редуктор (лыска/шлиц, М8, М10) * направление вращения |
|
| Модель станка | Сверла (маркировка) | Фото |
|---|---|---|
| • На копировально-фрезерном Yilmaz FR 224 комплект сверл: |
• 6x10x117 правое М8, • 6x13x120 правое М8, • 6x10x117 правое М8. |
 |
| • В редукторе Yilmaz FR 226 (FR 225) устанавливаются сверла: |
• 6x10x107 правое Ø10 мм лыска, • 6x13x110 левое Ø10 мм лыска, • 6x10x107 правое Ø10 мм лыска. |
 |
| • Для MURAT FU 460 (MURAT FU 480) комплект сверл: |
• 5*11*90 правое шлиц, • 5*12*100 левое шлиц, • 5*11*95 правое шлиц. |
 |
| • На копирах Ozgenc OMRM 117 (OMRM 118) стоят сверла (посадка на резьбе М8): |
• 5,5*10*140 правое М8, • 5,5*12*140 левое М8, • 5,5*10*140 правое М8. |
 |
| • В редукторах копировального Ozgenc OMRM 118 / OMRM 117: (вариант с лыской/шлицом Ø8) |
• 6*11*107 правое Ø8 шлиц, • 6*12*115 левое Ø8 шлиц, • 6*10*110 правое Ø8 шлиц. |
 |
| • Комплект сверл KABAN DE 4050: посадка 8 мм с фаской |
• 5,5*11*107 правое Ø8 с фаской, • 5,5*13*115 левое Ø8 с фаской, • 5,5*11*110 правое Ø8 с фаской. |
 |
| • Сверла KABAN DE 4050 короткие с посадкой 8 мм фаска: |
• 5,5*11*86 прав. Ø8 фаска, • 5,5*13*89 лев. Ø8 фаска, • 5,5*11*86 прав. Ø8 фаска. |
 |
| • Комплект сверл на HEGSAN H 200 (H 220) | на трехшпиндельную головку NISAN NIS-16 | SONMEZ: посадка 10 мм шлиц |
• 6*10*115 прав. Ø10 мм шлиц, • 6*13*120 прав. Ø10 мм шлиц, • 6*10*115 прав. Ø10 мм шлиц. |
 |
На копирах, также могут устанавливаться сверла с посадкой на резьбе М8 / М10 с разными размерами и направлениями вращения:
 |
|||||
| № | A, Ø раб. части, мм | B, раб. длина, мм | D, общая длина, мм | E, посадка (резьба) | Вращение |
|---|---|---|---|---|---|
| 1 | 10 | 45 | 78 | M 8 | правое |
| 2 | 12 | 45 | 78 | M 8 | левое |
| 3 | 10 | 50 | 87 | M 10 | левое |
| 4 | 12 | 50 | 87 | M 10 | правое |
 |
|||||
| № | A, Ø раб. части, мм | B, раб. длина, мм | D, общая длина, мм | E, посадка (резьба) | Вращение |
|---|---|---|---|---|---|
| 1 | 10 | 50 | 87 | M 10 | левое |
| 2 | 10 | 50 | 87 | M 10 | правое |
| 3 | 12 | 50 | 87 | M 10 | правое |
| 4 | 12 | 50 | 87 | M 10 | левое |
| 5 | 14 | 50 | 87 | M 10 | правое |
| 6 | 14 | 50 | 87 | M 10 | левое |
