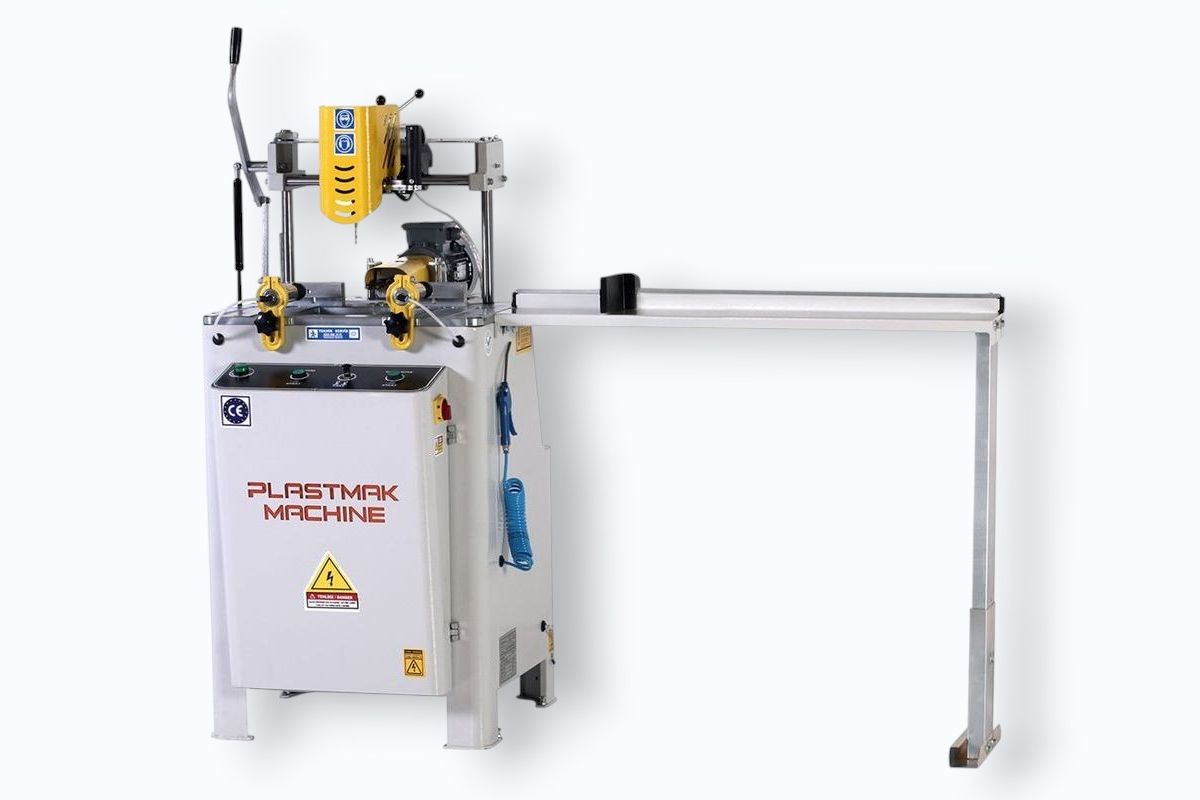

Стационарный копировально-фрезерный с пневмо прижимами профиля и привода трехшпиндельной головки: для фрезеровки отверстий под замки и тройного сверления под ручки + фрезерование водоотливных (дренажных отверстий).

За счёт наличия дренажного фрезера - этот станок можно назвать универсальным вариантом: все возможности копира + дренаж.

Основные характеристики станка:

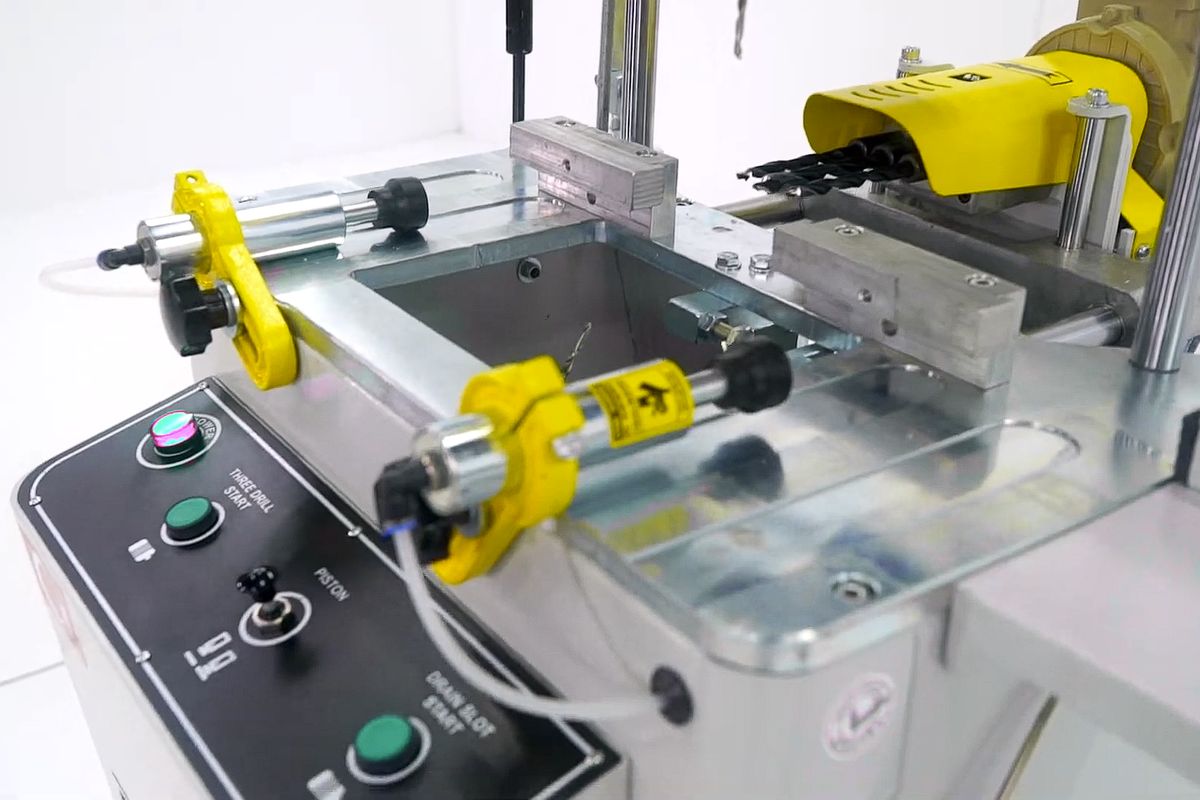

• пневматические прижимы профиля;
• фрезерование паза для установки запорного механизма (при изготовлении входных групп);
• движение рабочей головы с копировальным механизмом выполняется рычагом;
• стандартный шаблон для копирования с масштабом 1:1;
• запуск сверления под ручки и дренажа - с кнопки.

Принцип работы станка:

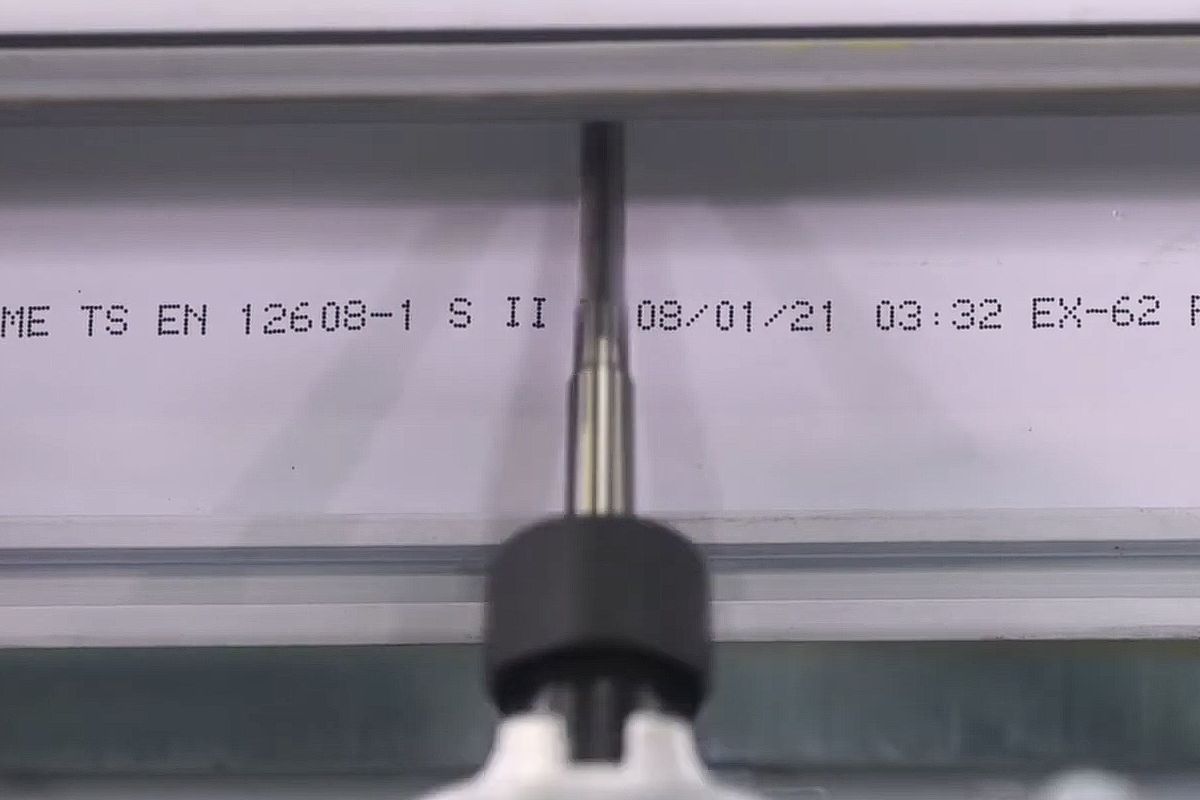

Копирование выполняется обгонкой копировального пальца по краю отверстия выбранного на шаблоне. Весь копировальный механизм соединен с фрезерой, а копировальная игла находится в шаблоне. Копировальный палец с шаблоном расположены на электродвигателе с фрезой.

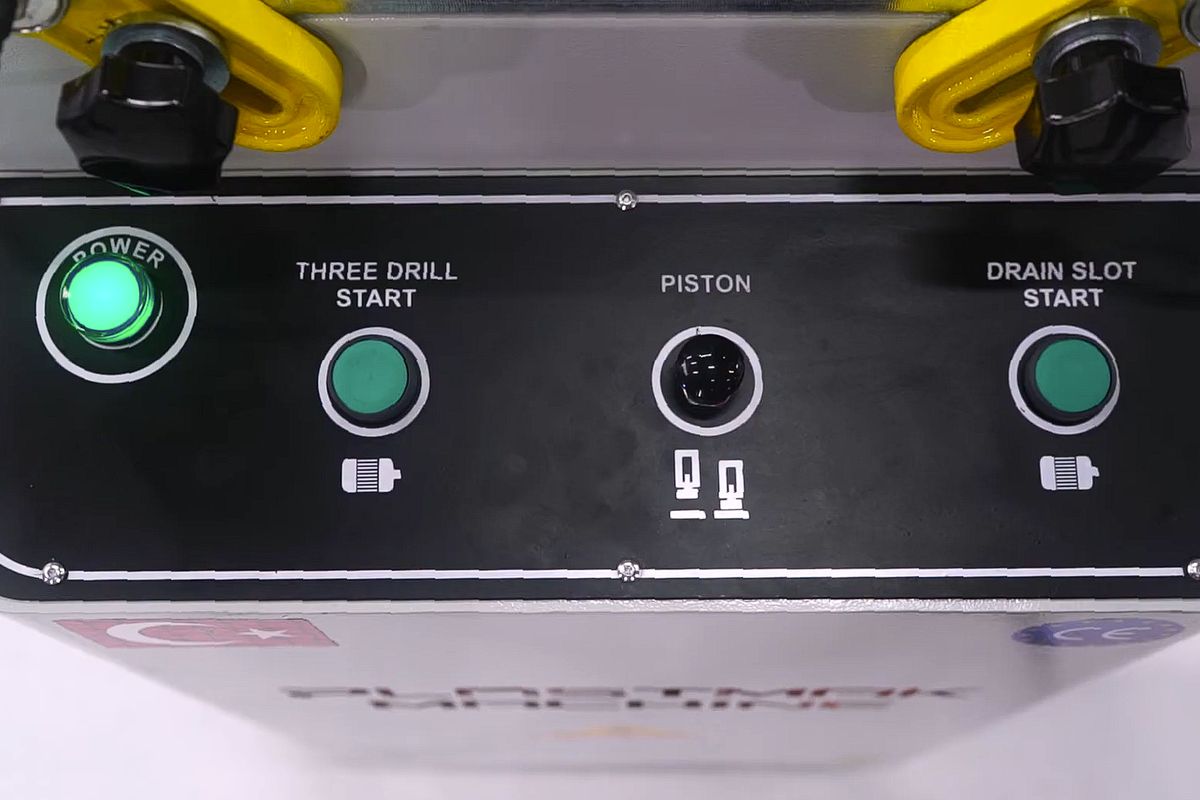

Запуск процесса сверления под ручки и движение редуктора - с конопки.

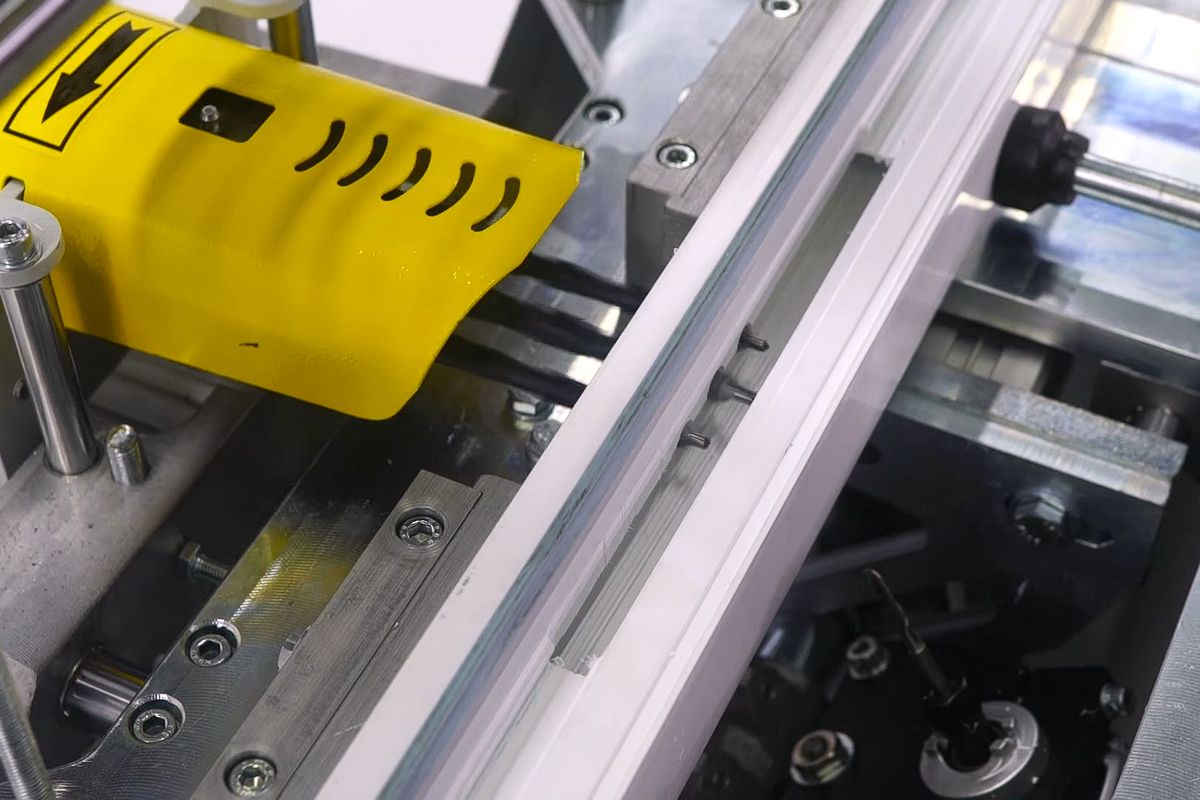

Фрезеровка дренажных отверстий также с кнопки на панели упралвения станка.

√  Технические параметры:

• скорость вращения копировальной фрезы: 12000 об/мин;
• редуктор 3-го сверления: 1000 об/мин;
• мощность: 2.5 кВт;
• напряжение питания: 3-фаз 380 В;
• давление воздуха: 6...8 Бар;
• расход воздуха: 25 л./мин.;
• размеры: 900 х 650 х 1220 мм;
• масса: 115 кг;
• производитель: Турция.
